상세 정보 |
|||
| 원형: | ± 1.5mm, ± 2.0mm, ± 2.5mm, ± 3.0mm | 팽창 강도: | 1,200메가파 |
|---|---|---|---|
| 이: | 아니 | 표면 처리: | Dacromet® 코팅 (1,000hrs 소금 스프레이) |
| 사용: | 수정 조정 | 원산지: | 중국 |
| 패키지 내용: | 10000 X 편심 조정 나사 | 외관: | 부드럽다 |
| 생산 과정: | 냉간 헤딩, 냉간 단조 | 운전하다: | 육각 소켓 |
제품 설명

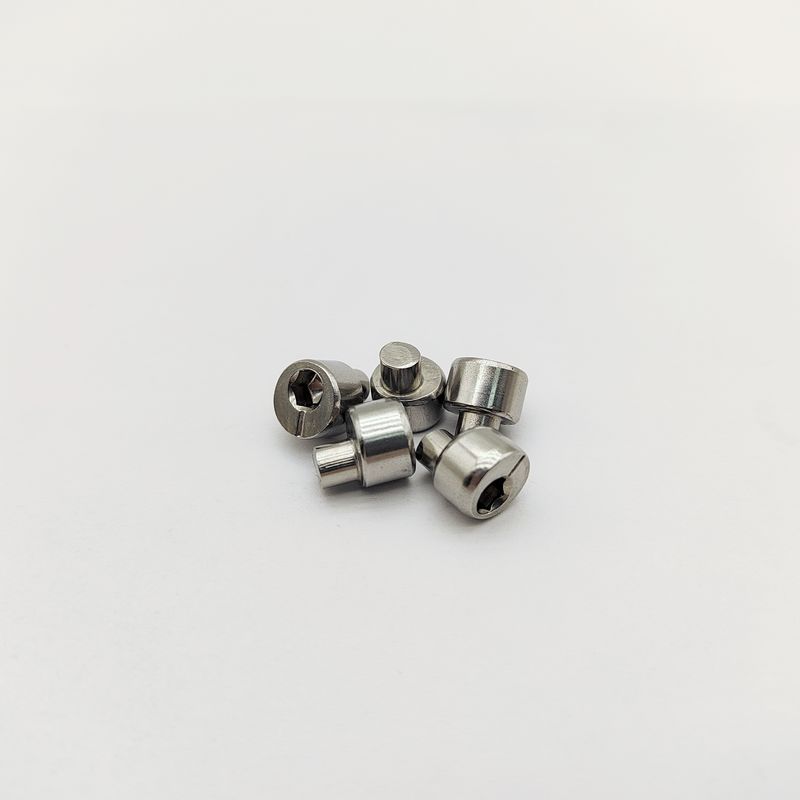

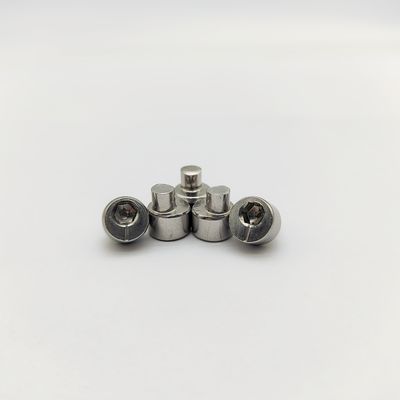

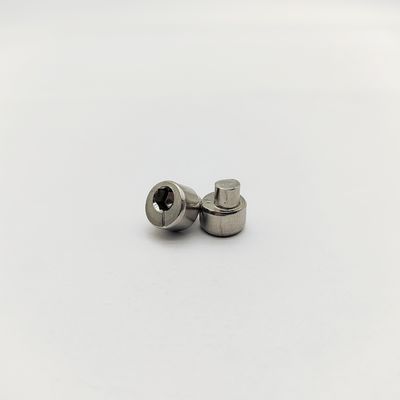

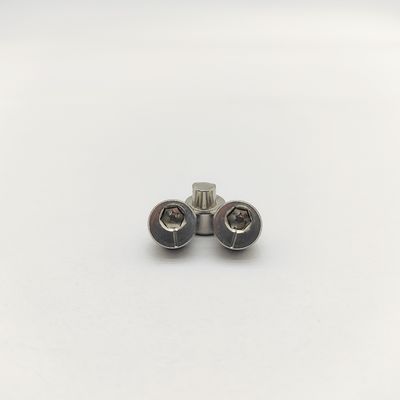

육각 소켓 편심 나사 - Grade 12.9 강 - ±1.5-3.0mm 오프셋 - 기계 정렬 - 다크로메트 코팅
육각 드라이브 편심 나사로 구조적 정렬 불량을 수정하십시오. ±1.5-3.0mm 오프셋. Grade 12.9 합금강, 다크로메트 코팅. 광산/컨베이어 장비용. 육각 크기: H8-H14. 맞춤형 오프셋.
**중공업 프레임 재정렬**을 위해 설계된 이 **육각 소켓 편심 나사**는 최대 6mm까지 드릴링 오류를 보정하기 위해 **정밀 가공된 오프셋 생크 (±1.5-3.0mm 오프셋)**를 특징으로 합니다. **담금질 및 템퍼링된 42CrMo 합금강 (Grade 12.9)**으로 제작되어 1,200MPa 인장 강도를 제공하며 **다크로메트 코팅**은 마모 환경에서 부식을 방지합니다. **내부 육각 드라이브 (H8-H14)**는 스트리핑 없이 높은 토크 설치를 가능하게 합니다.
기술 사양 |
|
| 드라이브 유형 | 육각 소켓 (내부 앨런 드라이브) |
| 편심 오프셋 (e) | ±1.5mm, ±2.0mm, ±2.5mm, ±3.0mm |
| 육각 크기 (AF) | H8 (M10), H10 (M12), H12 (M16), H14 (M20) |
| 크기 | M10x25mm ~ M20x120mm |
| 인장 강도 | 1,200 MPa |
| 재질 | 합금강 42CrMo (Grade 12.9) |
| 표면 처리 | 다크로메트® 코팅 (1,000시간 염수 분무) |
| 최대 플레이트 두께 | 20mm (각 측면) |
| 맞춤화 | 비표준 e 값, 길이, 코팅 |
주요 용도 및 적용 분야:
- 광산 컨베이어 프레임 정렬
- 프레스 기계 용접부 수리
- 크레인 붐 연결 조인트
- 농업 장비 조립
- 조선 구조 보상
사용 방법:
1. **회전** 나사 생크를 돌려 오프셋 벡터를 구멍 편차에 맞춥니다.
2. 정렬 불량 플레이트를 통해 **삽입**합니다.
3. **육각 렌치** (예: M12의 경우 H10)로 **150-220 Nm** (M12)에서 **토크**를 가합니다.
4. 용접 또는 재드릴링 없이 **클램프**합니다.
