상세 정보 |
|||
| 부식 저항: | 좋은 | 원산지: | 중국 |
|---|---|---|---|
| 용법: | 편심 조정 | 외부: | 매끄러운 |
| 이빨: | 아니요 | 색상: | 스테인레스 강의 자연색 |
| 생크 직경: | 5mm | 재료: | 스테인레스 스틸 |
| 드라이브 유형: | 톡스 | 크기: | M8-M10, 사용자 정의 가능 |
| 사용: | 수정 조정 | 부하 용량: | 100kg |
| 강조하다: | Torx 편심 나사 스테인리스 스틸,M8-M10 편심 조절 나사,5mm 생크 편심 나사 |
||
제품 설명

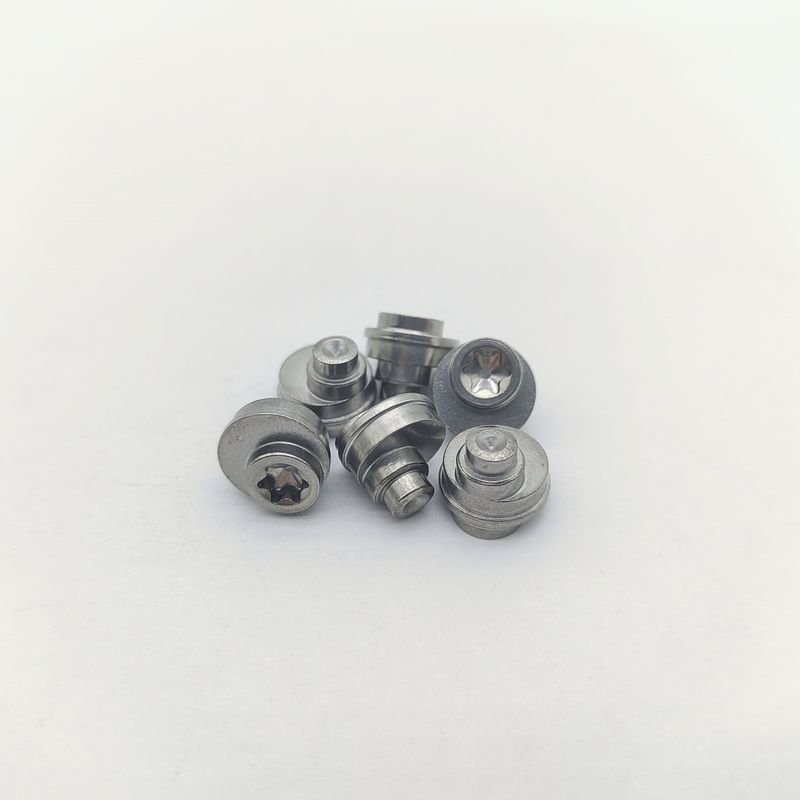

편심 잠금 핀 산업용 토르크 편심 나사 등급 10.9 합금강 ±2mm 오프셋 기계 정렬 다크로멧 코팅
정밀 기계 조정을 위한 고강도 토르크 편심 나사. 등급 10.9 합금강, ±1-2mm 오프셋. 다크로멧 코팅. 진동 및 부식에 강함. M8-M20 사이즈. 맞춤형 오프셋/코팅.
중요한 정렬 응용 분야를 위해 설계된 **토르크 편심 나사**는 **중심에서 벗어난 샤프트**(편심 설계)를 특징으로 하여 기계 부품의 미세 조정을 가능하게 합니다. **토르크 드라이브(TX/TXH)**는 캠 아웃 없이 최대 토크 전달을 보장하며, 등급 10.9 합금강은 높은 하중과 진동을 견딥니다. 산업 기계의 공차 보상에 이상적입니다.
기술 사양 |
|
| 드라이브 유형 | 토르크(TX/TXH) - 예: M10용 TX40 |
| 편심 오프셋(e) | ±1mm, ±1.5mm, ±2mm |
| 사이즈 | M8, M10, M12, M16, M20 |
| 길이 | 20-100mm (맞춤 가능) |
| 재질 | 합금강 40Cr (등급 10.9) |
| 표면 처리 | 다크로멧 코팅 (800시간 염수 분무 저항) |
| 오프셋 방향 | 고정 또는 360° 조절 가능 (맞춤) |
주요 용도 및 적용 분야:
- 컨베이어 벨트 추적 조정
- 기어박스/펌프 샤프트 정렬
- 산업용 로봇 조인트 캘리브레이션
- 프레스 공구 위치 지정
- 철도 대차 심(shim)
사용 방법:
1. 어긋난 부품을 통해 나사를 삽입합니다.
2. **토르크 비트**로 회전하여 편심 오프셋(e)을 활용합니다.
*예: 180° 회전 = 오프셋 값의 2배 (예: ±2mm → 총 4mm 조정)*
3. 등급 10.9의 정격 토크의 80%로 조입니다.
4. 잠금 너트(별도 판매)로 고정합니다.
