알루미늄 편심 리벳 / 경량 오프셋 리벳 / EMI 차폐 및 인클로저 / RoHS 배치 주문 Guanbiao 하드웨어
제품 상세 정보:
| Place of Origin: | China |
| 브랜드 이름: | guanbiao |
| 인증: | ISO9001 |
| Model Number: | M5 |
결제 및 배송 조건:
| Minimum Order Quantity: | 50000 |
|---|---|
| 가격: | negotiable |
| Packaging Details: | Plastic bag + carton + pallet |
| Delivery Time: | 15-20 work days |
| Payment Terms: | T/T |
| Supply Ability: | 5000000 |
|
상세 정보 |
|||
| Size: | 4.9*10.5 | Load Capacity: | 100kg |
|---|---|---|---|
| Single: | 3.7g | Exterior: | smooth |
| Material: | Aluminum, Stainless Steel, Customizable | Surface Treatment: | Zinc Plating |
| Screw Head Diameter: | Customizable | Adjustment Range: | ±5mm |
| Package Contents: | 1 x Eccentric Adjustment Screw | Country Of Origin: | China |
| Corrosion Resistance: | Good | Accuracy: | 0.01mm |
제품 설명

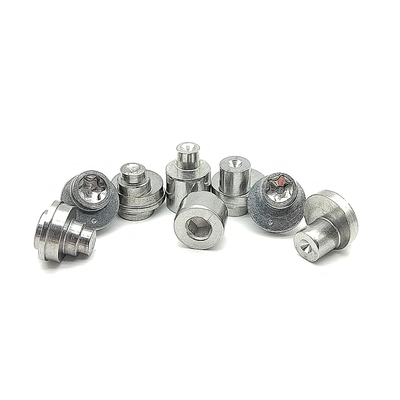

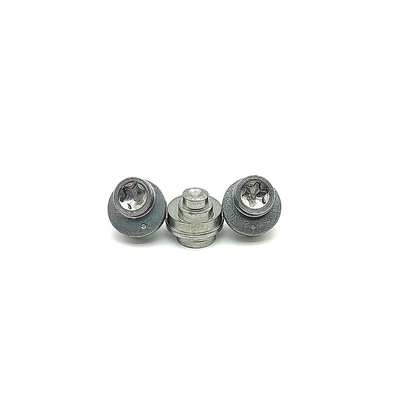

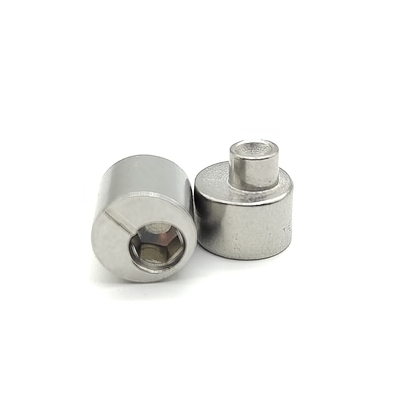

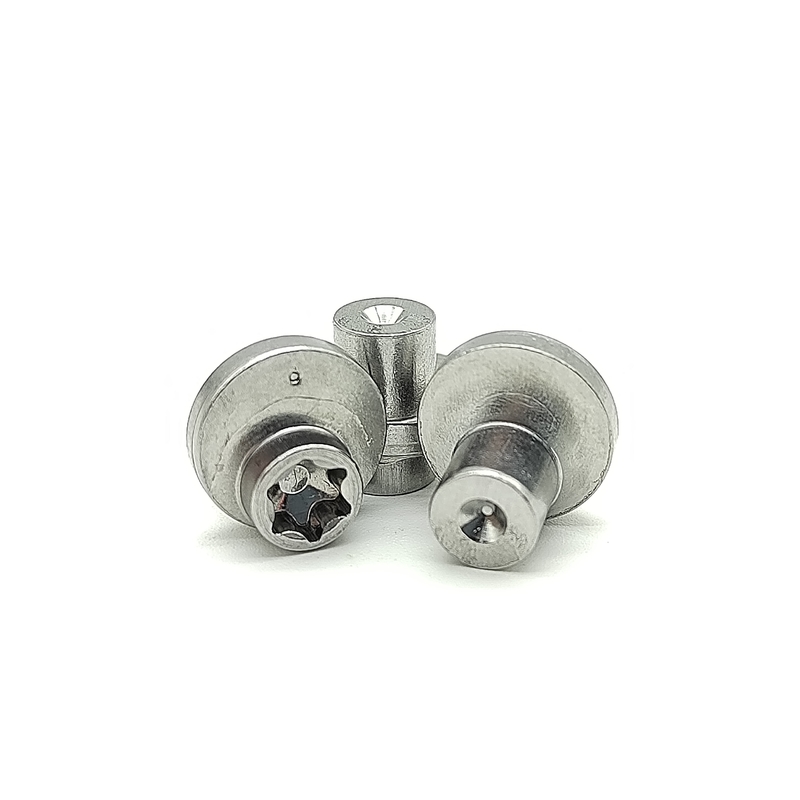

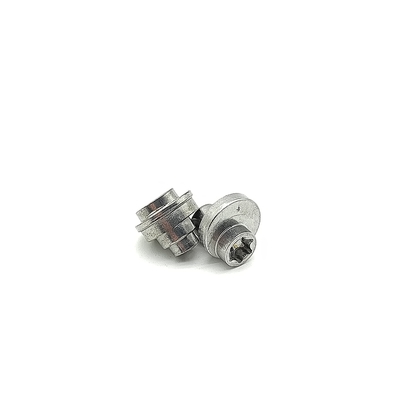

알루미늄 편심 리벳/ 경량 오프셋 리벳/ EMI 차폐 및 인클로저/ RoHS 배치 주문 Guanbiao 하드웨어
전자 제품 및 EV 조립용 정밀 알루미늄 편심 리벳. 인클로저, 랙 및 배터리 트레이에서 구멍 정렬 불량을 보정합니다. 경량, 내식성, 전도성. 아연 또는 투명 크로메이트 마감.
경량 **알루미늄 편심 리벳**으로 민감한 조립품에서 정확한 정렬과 안정적인 접지를 달성하십시오. 정밀하게 가공된 오프셋 생크가 특징이며, 이 리벳은 판금 제작 및 전자 인클로저에서 흔히 발생하는 작은 구멍 정렬 불량(±0.2mm ~ ±0.8mm)을 보정합니다. 전도성 알루미늄 합금으로 제작되어 우수한 EMI/RF 차폐 경로를 제공하는 동시에 내식성과 무게 절감을 제공하여 전자 제품, 통신 및 전기 자동차(EV) 배터리 팩 조립에 적합합니다.
기술 사양 |
|
| 재료 | 알루미늄 합금(예: 5052, 5056, 6061 - 높은 전단 강도) |
| 유형 | 편심 리벳(오프셋 생크 리벳) |
| 편심(오프셋 - e) | 범위: ±0.2mm, ±0.3mm, ±0.5mm, ±0.8mm(고정밀) |
| 헤드 스타일 | 로우 프로파일 헤드(예: 100° 카운터싱크), 소형 플랜지 헤드 |
| 생크 직경(d1) | 소형 크기: 3mm, 4mm, 5mm |
| 설치력 | 보통(공압 또는 수동 레버 도구에 적합) |
| 표준 | 종종 맞춤형/OEM; RoHS 및 REACH 규정 준수 표준 |
주요 용도 및 응용 분야:
* 전자 인클로저 및 랙 캐비닛(도어/패널 정렬 보장).
* 전기 자동차(EV) 배터리 트레이 및 팩 조립.
* 통신 장비 및 안테나 마운트.
* 컴퓨터 서버 섀시 및 데이터 센터 하드웨어.
* 항공 우주 항공 전자 패널 및 경량 구조.
* 버스바 고정 및 접지점 설정(EMI/RF 차폐).
* 이종 금속 접합(필요한 경우 절연 슬리브 사용).
표면 처리/마감:
* **투명 크로메이트 변환 코팅(Alodine / Chem Film):** 알루미늄용 표준. 우수한 내식성을 제공하고, 전도성을 유지하며, 페인팅을 위한 표면을 준비합니다(필요한 경우). 황색 또는 투명 옵션. RoHS 규정 준수.
* **양극 산화(하드 코트 또는 투명):** 선택 사항. 표면 경도, 마모 및 내식성을 현저하게 증가시킵니다. 투명 양극 산화는 색상보다 외관 및 전도성을 더 잘 유지합니다. 치수를 약간 증가시킬 수 있습니다.
* **아연 도금(덜 일반적):** 특정 전도성 또는 호환성 요구 사항에 따라 사용되는 경우도 있으며, 특수 알루미늄 준비가 필요합니다.
사용 방법:
1. **구멍 준비:** 두 재료 모두에서 공칭 생크 직경(`d1`)에 맞는 깨끗한 구멍을 뚫습니다. 철저히 디버링합니다.
2. **삽입 및 정렬:** 리벳을 삽입합니다. **생크를 회전**하여 편심을 활용하고 완벽한 구멍 정렬을 달성합니다. 헤드 스타일이 외부 표면에 맞춰지거나 올바르게 위치하는지 확인합니다.
3. **리벳 설정:** **공압 리벳 건** 또는 **수동 레버 설정 도구**를 리벳 크기 및 헤드 스타일에 맞는 올바른 노즈피스/다이 세트와 함께 사용합니다. 도구를 작동합니다. 맨드릴(블라인드 유형의 경우)을 당기거나 꼬리를 업셋하여 리벳을 영구적으로 형성하고 재료를 고정합니다. 편심 생크가 잠깁니다.
4. **접지 경로:** EMI 차폐의 경우 리벳 헤드와 형성된 꼬리가 고정하는 표면과 깨끗하고 전도적인 접촉을 하는지 확인합니다.
5. **토크 제어:** 중요한 응용 분야에는 보정된 도구를 사용합니다. 과도한 설정을 피하십시오.
